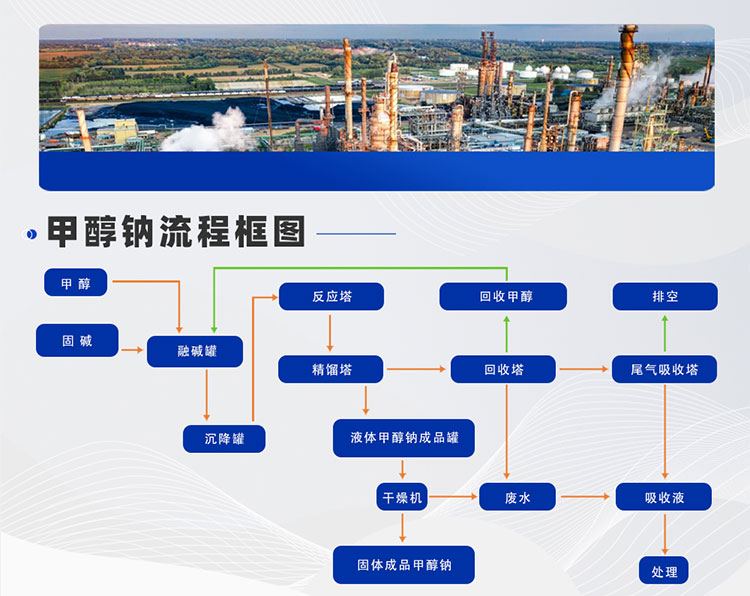

甲醇鈉生產線工藝設計
1)醇?jí)A溶液的配制
將固體氫氧化鈉投入溶堿罐內，然后將罐區甲醇儲罐中甲醇用甲醇打料泵輸送至溶堿罐內，開動溶堿罐循環泵，將溶堿罐內甲醇輸至溶堿罐上部循環噴淋溶堿，直至甲醇內含堿符合規定要求后，停止循環噴淋，靜止96小時以上，使不溶物沉淀后，清液經過濾器到醇?jí)A液泵槽。
2）液體甲醇鈉的制備
醇?jí)A液經醇?jí)A液輸送泵送至物料換熱器與甲醇精餾塔塔頂組分換熱后進入甲醇反應塔頂部反應，醇?jí)A液從甲醇反應塔頂部進入，無水甲醇由甲醇精餾塔回流泵送到甲醇蒸發器氣化后進入甲醇反應塔底部，與從甲醇反應塔頂部進入的醇?jí)A液形成液相對流反應。反應完后，成品甲醇鈉自甲醇反應塔底部放出到甲醇鈉接收罐，經檢驗不合格的甲醇鈉由甲醇鈉輸送泵送至溶堿罐；合格的甲醇鈉由甲醇鈉輸送泵一部分送至甲醇鈉儲罐，另一部分送至干燥機進行干燥。
3）固體甲醇鈉的制備
合格的甲醇鈉由甲醇鈉輸送泵一部分送至耙式真空干燥機進行干燥，干燥后的成品去包裝；回收的甲醇進入甲醇回收罐，然后進入甲醇中間罐，甲醇待循環使用。
4）甲醇的精制
罐區甲醇儲罐的的甲醇由甲醇打料泵送出，經過補甲醇換熱器與甲醇精餾塔塔頂氣相換熱后進入甲醇精餾塔補充甲醇，進行甲醇的精制。
甲醇精餾塔頂部甲醇?xì)饨?jīng)料料換熱器與醇?jí)A液進行換熱，經過甲醇精餾塔冷凝器冷凝至甲醇接收罐，經甲醇精餾塔回流泵部分回流，部分無水甲醇經甲醇蒸發器氣化后進入甲醇反應塔底部反應。
